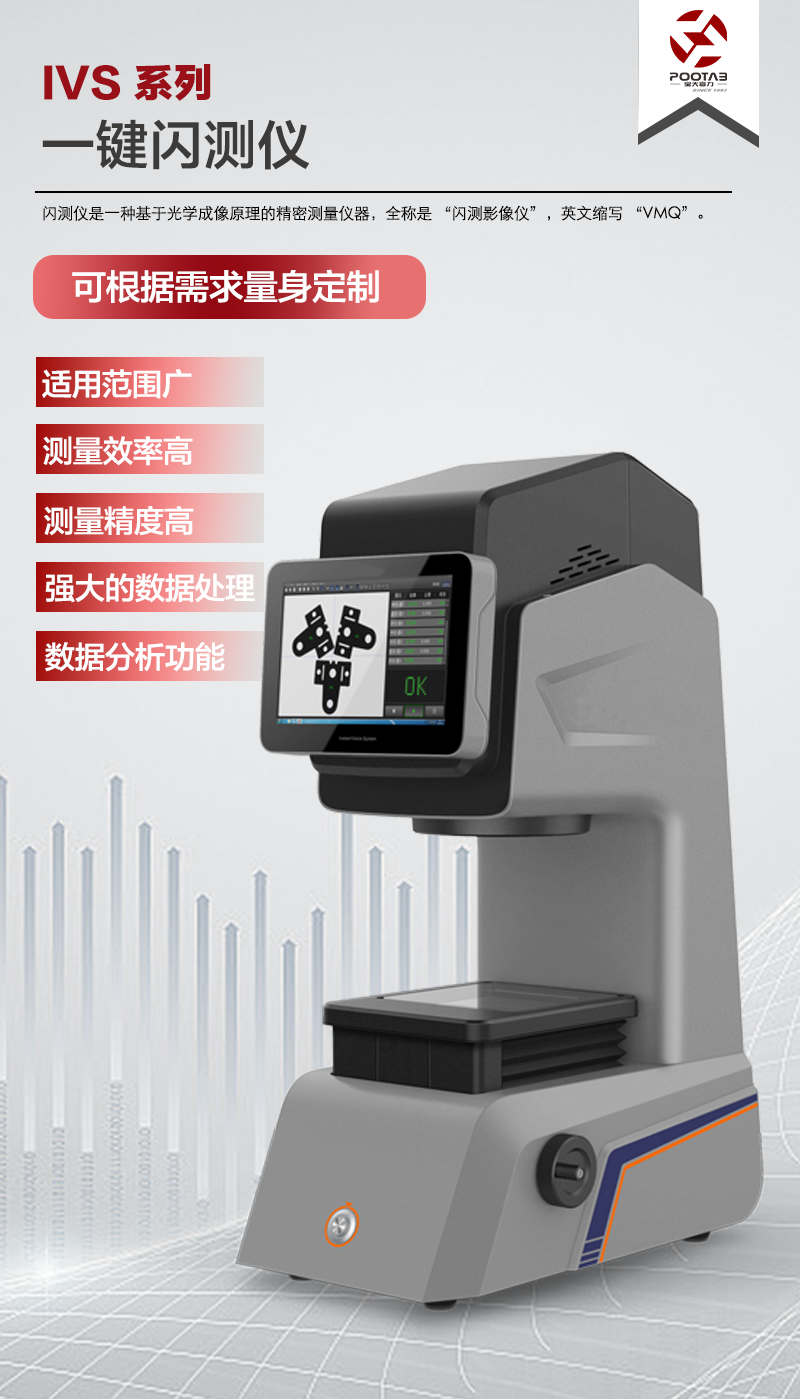

規格型號：iVS系列
數據指標：測量精度：±2um、±3um、±4um、±7um
立即免費獲?。簝x器報價方案與儀器PDF資料！
一鍵閃測儀特點：
一鍵閃測儀具有操作簡單、測試速度快，精度高、重復性好、減少人為誤差、自動輸出報表及SPC數據分析、應用范圍廣等優勢，適用于批量測試要求。
2 采用高景深、低畸變（<0.1%）雙側遠心鏡頭，無需重復聚焦；
2 整體成像測量，無需移動測試平臺，速度快、精度高；

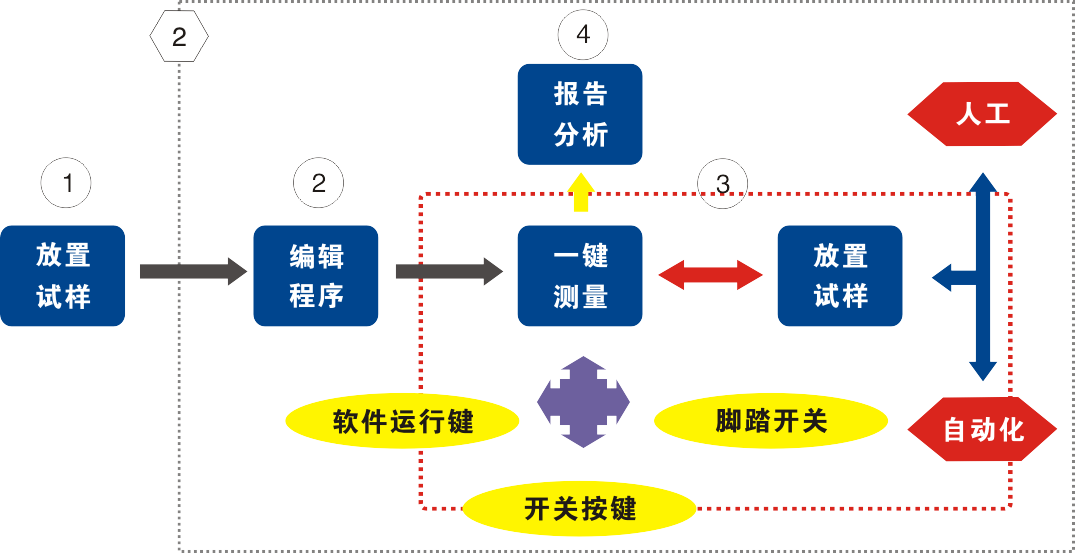

2 自動記憶試樣形狀和方向、無需重復定位，放置后僅按一鍵即可測量；
2 采用亞像素邊緣檢測、自動祛除毛刺和異常點、最小二乘法回歸處理等圖像處理算法，確保測試精度；
2 自動識別多個工件和多個測試圖元并自動測量，適用于批量測試要求；
2 提高操作效率、減少人工成本、避免人為誤差；
2 自動記錄和輸出測量值，并進行統計和分析，使測試數據應用簡單。
測量精度高
高端遠心低畸變鏡頭，先進圖像處理算法，還原真實產品尺寸，確保測量精度和重復性。

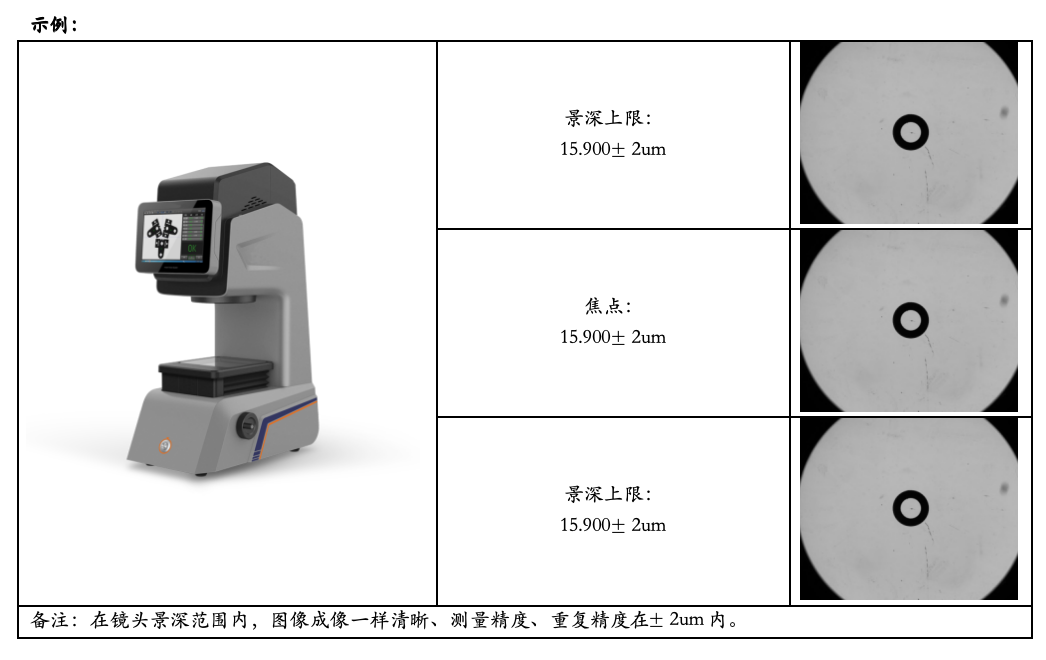

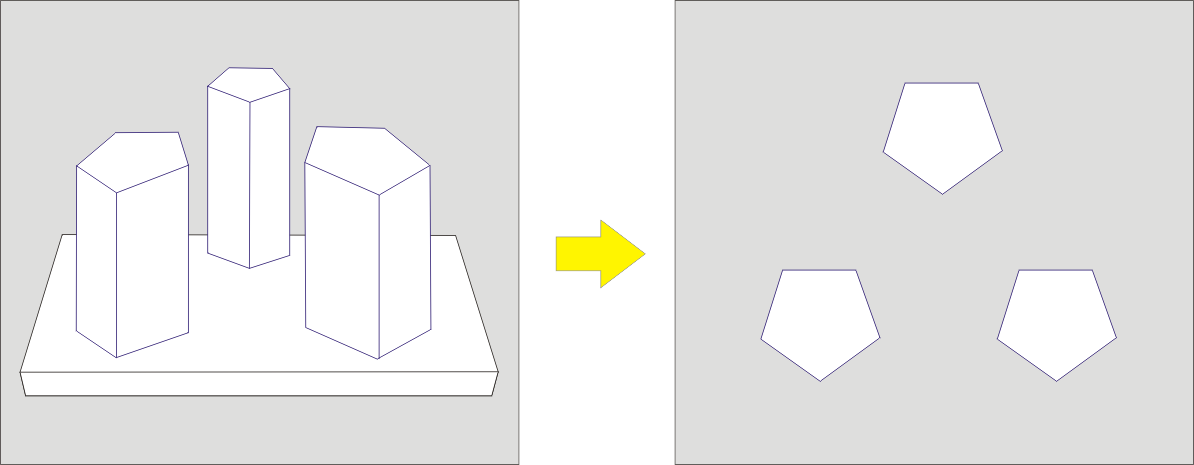

（采用高端雙側遠心、高景深鏡頭，解決試樣存在高度差、截面有斜度或弧度等不易測量因素，無需擔心焦距模糊、還原產品真實尺寸）

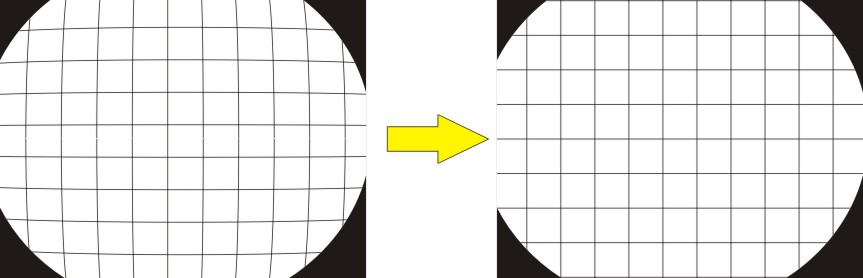

低畸變鏡頭，邊緣成像清晰，避免測量誤差和確保重復精度；
軟件采用亞像素（Sub Pixel）、最小二乘法回歸處理算法及高規格影像面補償方式，確保測試精度。

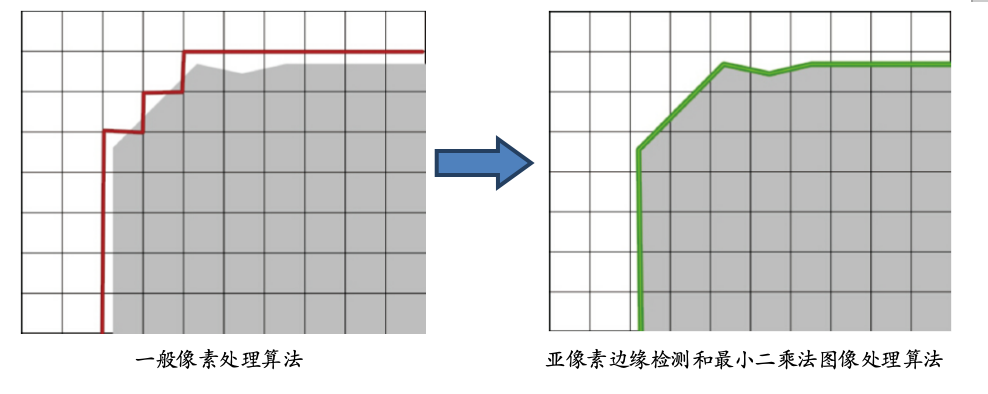

l 亞像素（Sub Pixel）邊緣檢測圖像處理算法使像素分割小、接近實際邊緣

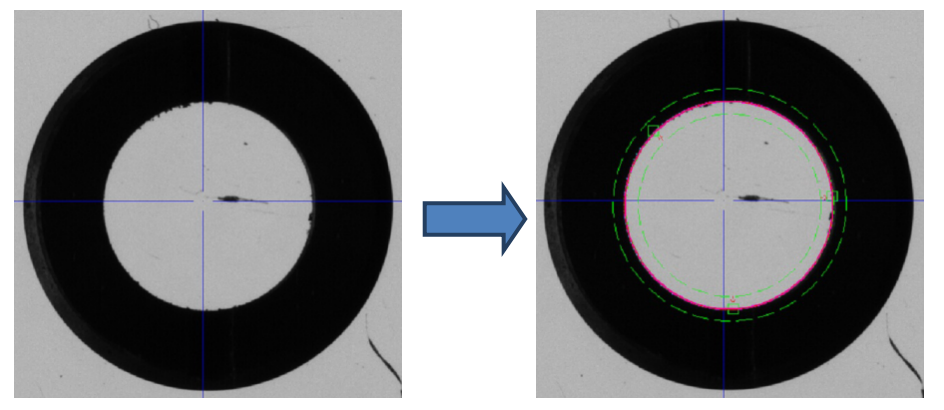

l 最小二乘法回歸處理可自動祛除毛刺和異常點，將對特征位置上的影響降低
批量測量
測量范圍內一次性可最大測量99處，測量時間為2~5秒，大幅縮短測量時間，提高測量效率。

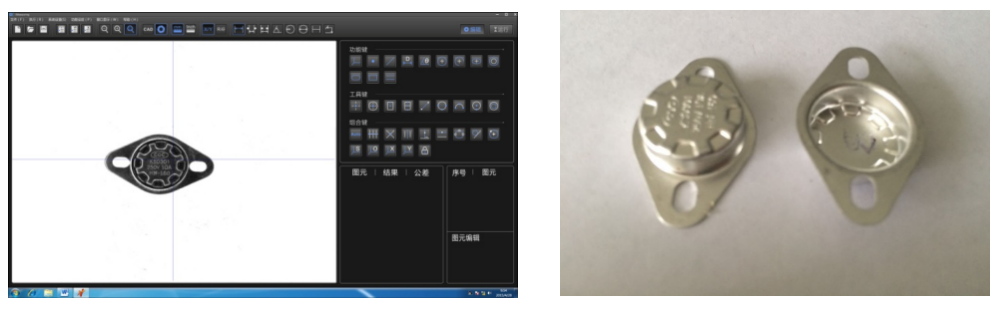

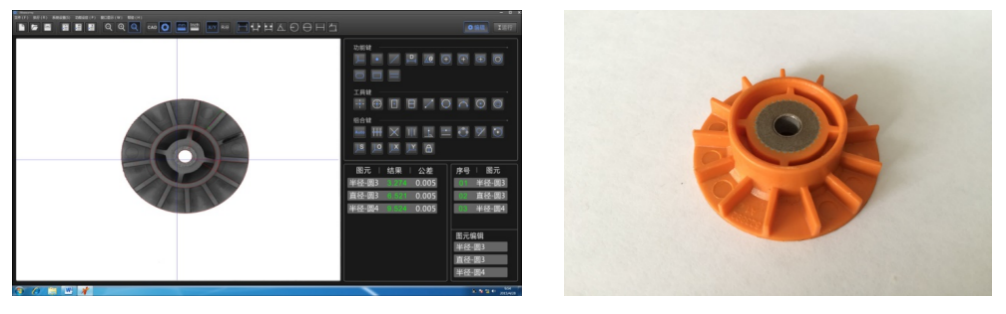

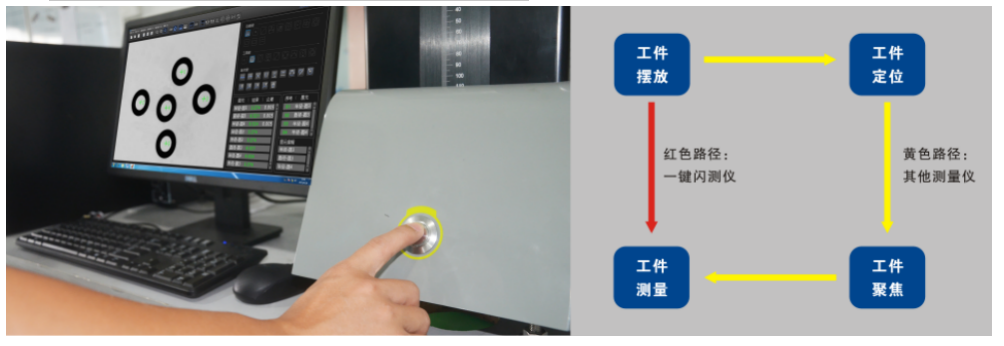

l 工件擺放——無需夾具，任意擺放
l 工件定位——無需手動，自動記憶試樣形狀并定位
l 工件聚焦——高景深鏡頭，無需重復聚焦，各局部成像清晰

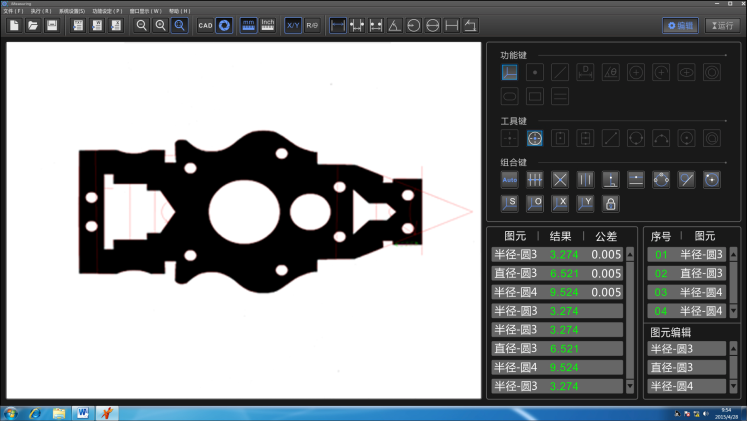

l 工件測量——減少導入程序、移動工作臺和鏡頭的時間

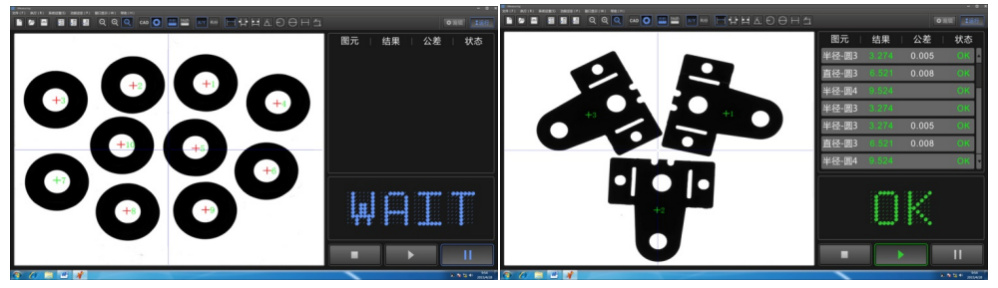

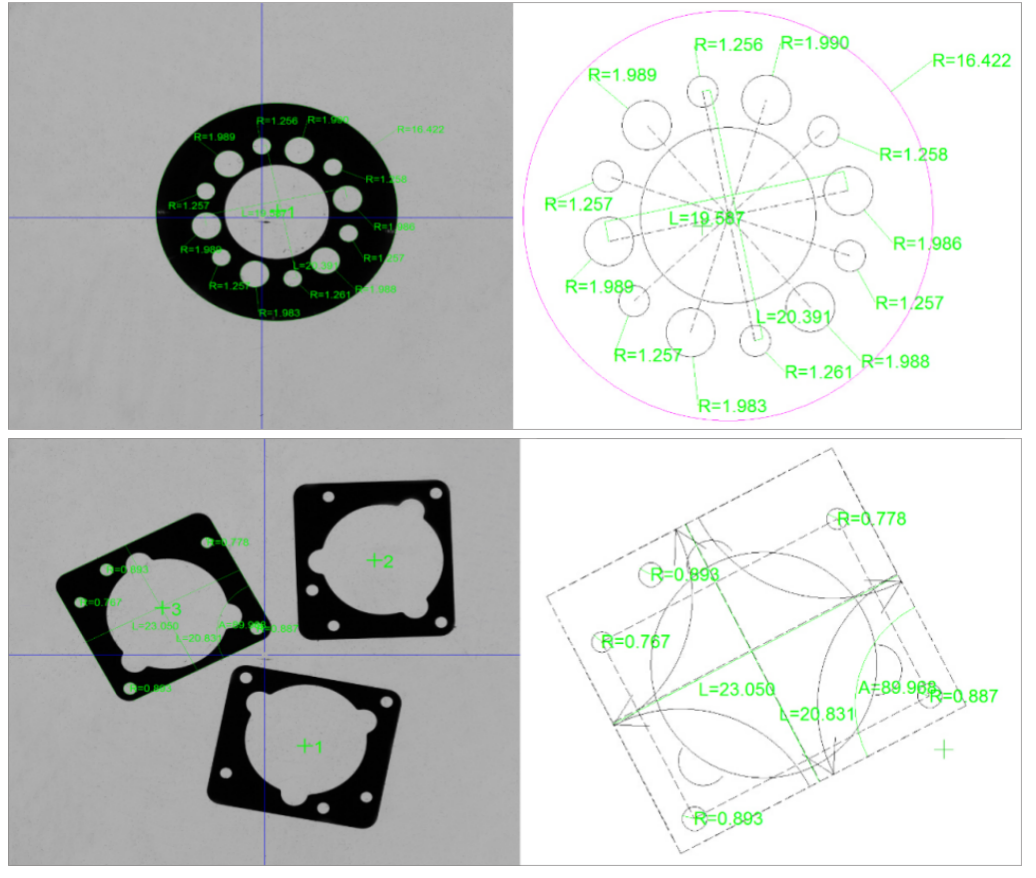

（批量測量——軟件自動記憶試樣形狀，并自動定位、檢測位置和方向、及坐標原點并重復測量）
l 只需短短2~5秒便可測量幾十處，測量范圍內一次性可測量到99處；
l 可同時測量視野范圍內的多個相同的試樣。

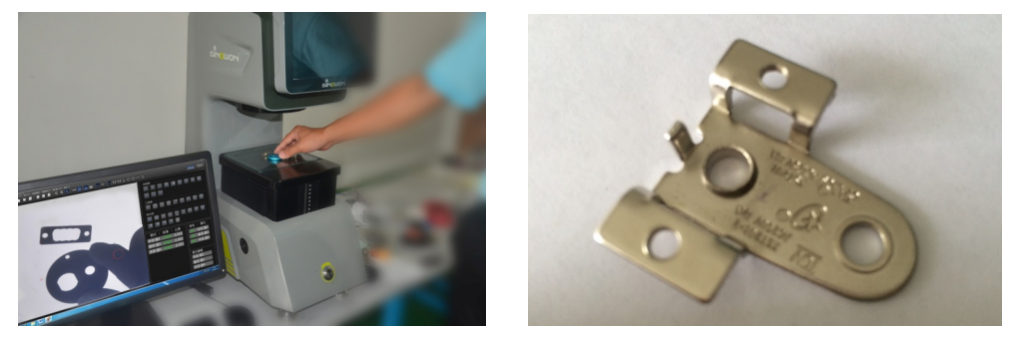

整體成像
（整體成像測量，無需移動測試平臺，速度快、精度高）
1、傳統測量儀器視野窄，一次只能測量一處，需邊移動工作臺邊定位、測量；
2、重復步驟多、費時、操作繁瑣；
3、且需要考慮配套硬件精度，如光柵尺、工作臺裝配精度等。
一鍵閃測儀可對最大成像范圍內的測量對象整體成像，一次性地完成多個尺寸的測量，從而大幅提高工作效率、節約時間和生產成本。同時，可滿足客戶“無拼接、整體成像”要求。
友好操作，低成本
（提高操作效率、減少人工成本、避免人為誤差）
l 減少試樣固定、擺放、校位、對焦、調光、運動控制，視野范圍內批量自動測量等提高測量效率
l 操作培訓簡便、使用門檻低、測試效率高，可節省人工成本
成本 | 其他測量儀器 | 一鍵閃測儀 |
節省培訓成本 | 學會測量儀的操作需要花費相當長的時間； | 僅需一鍵，操作簡單； |
擔心熟練測試人員流失，造成“脫節”現象； | ||
降低使用成本 | 局限于熟練的測試人員，薪資要求高（5000元/月）； | 普工即可滿足要求（2500元/月）； |
測試效率成本 | 測量需要移動工作臺來拾取特征尺寸，所需時間隨關鍵特征尺寸數量的增加而增加，一個生產車間需要配備5~10臺機器，每臺至少配備1~2個熟練的操作人員；累積每年操作工時2000小時 | 無需移動工作臺、固定試樣、重復對焦、瞬間測量視野范圍內所有尺寸，一臺閃測儀、一個普工即可；累積每年操作工時100小時 |
測量誤差小
避免操作方式、試樣擺放、測量順序等人為失誤因素，有效避免因人為造成的測量誤差
人為誤差元素 | 其他測量儀器 | 一鍵閃測儀 |
測量方式 | 測試人員不熟悉軟件和機器，造成測量方式誤差 | 自動記憶和儲存測量方式、取點位置，自動擺正測試方向，且自動執行，有效減少人為誤差 |
測試人員心態變化，易造成測量精度和穩定性偏差 | 自動、機械化測量減少人為誤差 | |
工作距離和景深短，需要重復自動對焦，存在誤判和機械誤差可能性 | 高景深雙側遠心鏡頭，允許試樣存在 一定的高度差，無需重復聚焦 | |
不同測試人員因操作習慣、聚焦清晰度、取點方式、照明光線強度等方面差異，造成測量數據有偏差 | 記憶并自動執行相同的測量模式、取點方式、光學照明強度等 | |
試樣擺放 | 擺放位置與方向不一樣 | 無需夾具、產品可任意擺放 |
夾具移位、取點位置移動導致坐標原點有偏差 | 軟件自動調整試樣位置和方向進行精準測量 | |
取點位置、測試圖元順序錯亂 | 自動、機械化測量 |
應用簡便

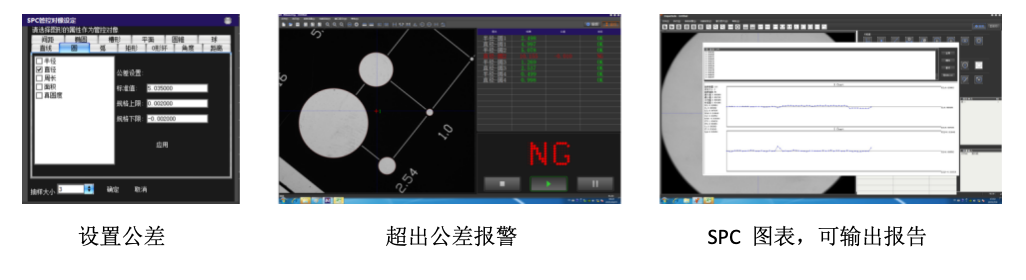

自動記錄和輸出測量值到WORD、EXCEL、TXT文檔，并進行SPC統計和分析，使測試數據應用簡單；
可設置公差，測量結果超出公差自動報警提示，并自動進行SPC統計和分析、輸出報表。
支持逆向工程

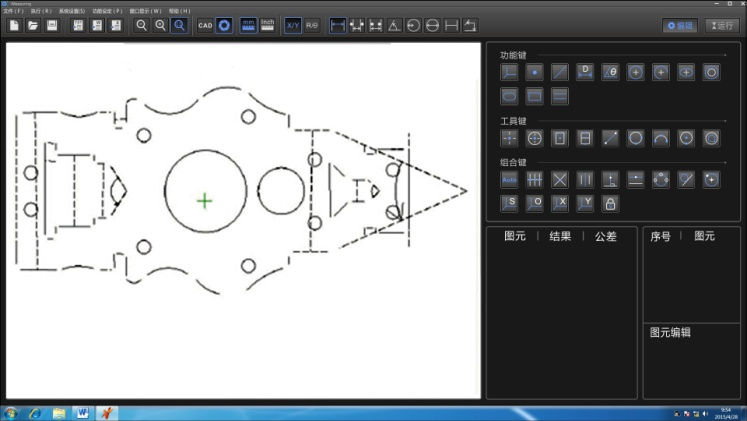

內置CAD數據模塊，可把DXF文件導入軟件進行測量，也可從軟件導出測量數據為DXF文檔做其他應用。
一鍵閃測儀iVS系列技術規格：
型號 | iVS-30 | iVS-60 | iVS-80 | iVS-160 |
貨號# | 500-030 | 500-060 | 500-080 | 500-160 |
遠心鏡頭 | 0.3X雙遠心低畸變鏡頭 | 0.17X雙遠心低畸變鏡頭 | 0.088X雙遠心低畸變鏡頭 | 0.088X雙遠心低畸變鏡頭 |
工作距離 | 110mm | 110mm | 120mm | 390mm |
視場范圍 | ? 30mm(28x24) | ? 60mm(56x50) | ?116mm(94x76) | ?229.6mm(146.7x110) |
測量精度 | ±2um | ±3um | ±4um | ±7um |
重復精度 | ±1um | ±2um | ±2um | ±5um |
相機 | 2/3英寸500萬像素高清相機（以太網） | |||
照明系統 | 數字控制、自動記憶； 綠色LED平行透射光； 白色LED表面輪廓光 | |||
電腦控制系統 | DELL品牌電腦（I5 Intel處理器） | |||
顯示器 | 內置10.4英寸顯示器（1920x1080）； 外置19/21英寸寬屏顯示器（1920x1080） | |||
測量軟件 | iMeasuring 6.0 | |||
測試時間 | <5S（100個測試尺寸以內） | |||
測量設定數量 | ≤99處 | |||
輸出數據 | 測試數據、報表、判斷結果（OK、NG、WAIT）等 | |||
測量功能 | 2D測量：點、線、圓、圓弧、角度、距離、橢圓、O型環、槽型、矩形、平行度 | |||
輔助功能 | 相交、平行、垂直、相切、平分 | |||
幾何公差 | 尺寸公差、位置公差、形位公差（位置度、同心度、直角度、平行度、真圓度、真直度、輪廓度等） | |||
測量方式 | 手動測量 / 自動測量 | |||
SPC數據管控 | 有 | |||
CAD數據導入/導出 | 有 | |||
電源 | AC100~240V，50~60Hz | |||
